收费车道防逃费车牌识别系统

系统概述

HITSYS-VPR300车道防逃费车牌识别系统集成车辆号牌识别、车辆冲卡取证、高清车道监控三大功能于一体，采用图像自动抓拍、车牌识别、动态信息叠加等技术，并连接栏杆机的起落杆信号，从而实现给收费系统输送车牌识别数据之外，对强行冲卡和尾随冲卡的车辆进行冲卡行为图像取证，为高速公司营运单位对逃费驾驶人员启动司法程序提供完整的证据链，从而有效打击逃费车辆，保障正常的收费秩序。

对已经形成证据链的车辆，进入车牌黑名单，通过出入口车牌识别装置进行黑名单车辆的自动识别，现场检查出黑名单车辆。同时收费站工作人员可以打印证据链，作为补缴通行款的依据。



功能特点：

  • 一机多用，集车辆号牌识别、车辆冲卡取证、车道监控三大功能于一体；
  • 300万像素高清智能一体化CCD摄像机，成像质量更加清晰；
  • 双网口双IP,可实现收费网络和监控网络的隔离;
  • 具有业界领先的车牌识别算法，车辆牌照识别准确率达98.5%以上；
  • 可实现在高清实时视频流上叠加动态收费流水信息(无需增加高清字符叠加器)；

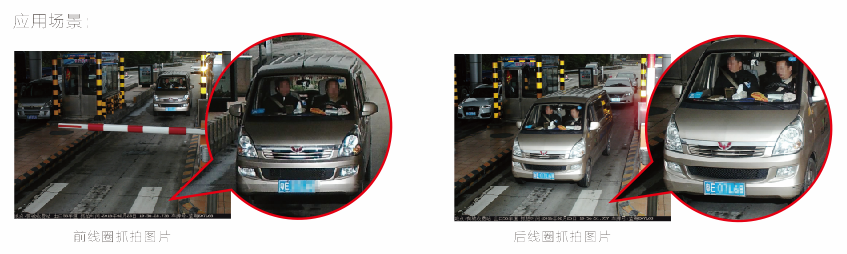

  • 实现自动对收费车道强行冲卡和尾随冲卡的车辆进行冲卡行为图像取证，输出完整的冲卡车辆图片、驾驶员人像图片及冲卡过程高清视频短片；
  • 功能强大的收费车道防逃费管理平台，为收费站打击逃费车辆提供有效的取证资源。

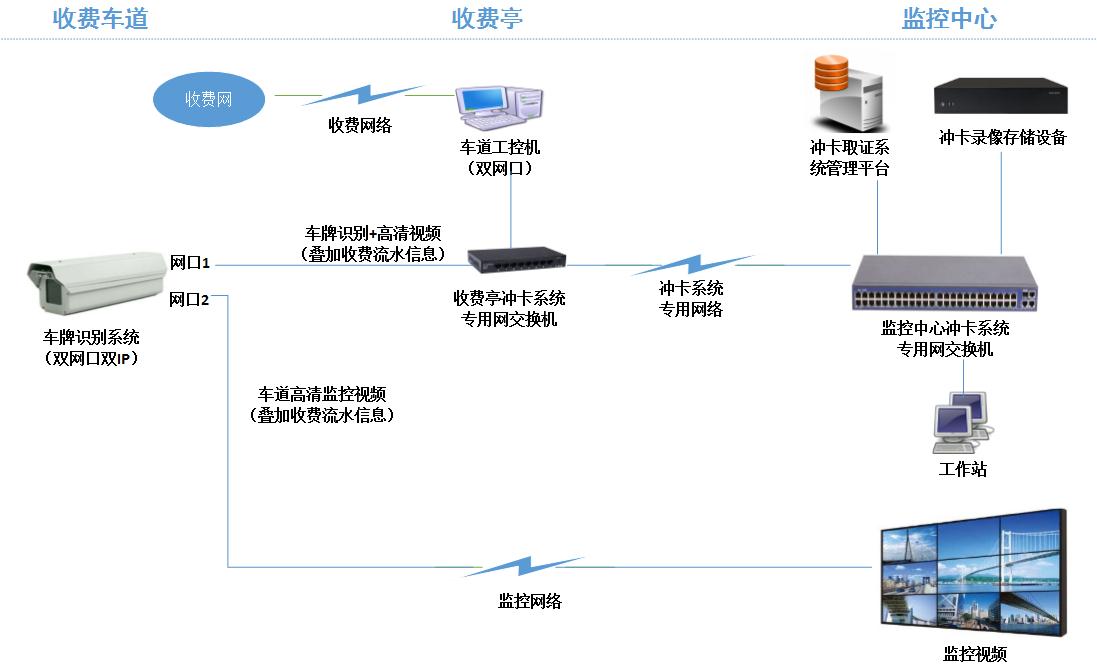

网络拓扑

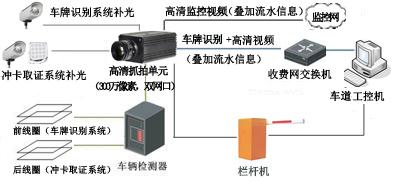

前端系统结构

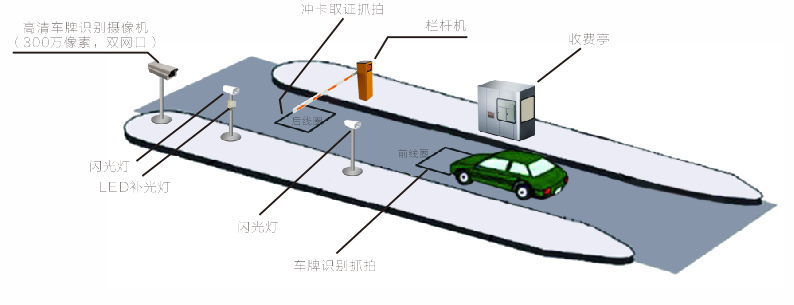

系统布局：





主要设备技术参数

1. 300万高清车牌识别摄像机(HITSYS-VPR300)

●  传感器类型及尺寸:300 万像素， 1/2.5 英寸；

●  自动光圈接口:支持；镜头接口类型:C/CS 接口；

●  网络通讯接口:2 个 100/1000M 以太网接口；1 个 BNC 视频信号输出接口，可选 PAL  和NTSC  制式；

●  双网口可同步输出实现抓拍图片和视频录制双码流。

●  一体化高清智能车牌识别仪，具有嵌入式图像处理与算法处理单元，将图像采集、识别

处理、图像存储、数据通讯等功能进行集成；

●  可识别符合“GA36-2014”和“GA36.1-2001”（02 式牌照）、GA36-2007”标准的民用车 牌照和“2012 式”军车牌照、“2012 式”武警车牌照的汉字、字母、数字、颜色（蓝、 黄、黑、白）、牌照种类等信息；

●抓拍图片可供“车辆特征识别”、“人脸特征识别”和“车标识别”使用，满足接入人脸比对系统的要求；

●可根据采集到的图片进行二次开发有效识别车辆车标；

● 全天侯车辆捕获率≥98%，全天候有效车牌识别准确率（包括汉字、字母、数字、颜色）

≥97%；

● 自触发信号发出开始到系统给出识别结论为止总耗时≤500ms；

●  适应车辆行驶速度：0~60 公里/小时；

●  向车道工控机输出 1 张车辆大图（包含车头全貌特征）、1 张车牌彩色小图、车牌二值

化图、车牌颜色、车牌号码等；输出车道监控高清视频流，多码流输出： H.264（1080P

（1920×1080）和 720P（1280×720），25 帧/秒，码率 32Kbps～8Mbps）、CVBS（PAL 制式：720×576，25  帧/秒；NTSC  制式：720×486，30  帧/秒）；

●  图片分辨率：2048×1536，采用 JPEG 格式存储；

●  支持连续视频采集与抓拍工作模式，并且两种模式的成像参数独立控制，连续抓拍时间 间隔≤80ms；

●  数据通讯接口:调试串口（RS232）1 个，RS485 接口 1 个；

●  外部频率源同步输入接口:1 个；

●  报警输出接口:1 路，继电器输出；LED 频闪灯同步输出接口:1 个，频率可设置；

●  闪光灯同步输出接口:1 个，光耦信号输出；支持外部开关量触发和视频触发方式；

●  远程控制功能:可通过 Web 方式远程配置、控制；

●  智能识别：内置车牌识别、车身颜色识别、违章抓拍、视频测速等多种智能算法；

●  OSD 信息叠加功能:支持，时间、地点、车道、方向、车牌号码、车牌颜色、车速、车

长、车身颜色、违章信息等叠加功能；

●  支持动态字符叠加功能，具备二次开发能力并满足防逃费系统要求。

●  图像防篡改功能:支持，视频/图片均具备水印及校验功能；

●  支持内置SD存储，存储容量32G、64G可选；

●  工作电压:AC100~230V；温湿度:工作温度-10℃~+70℃，工作湿度 10%~90%；

●  支持 ONVIF 和 SIP 协议，满足《高速公路数字化视频监控及存储联网技术要求》。



2. 闪光灯(HITSYS-FJ08A)

●  同步接口：1 路抓拍触发输入；

●  支持抓拍补光同步；

●  闪光灯寿命：≥300 万次；

● 闪光时间：500u  秒；

●  触发方式：短路触发；

●  回电时间：≤300ms；

●  曝光指数：[email protected]；

●  工作电压：AC220V±10%/50Hz；

●  工作温度：-20℃~+60℃；

●  相对湿度：20~90%；

●  防护等级：IP65。



3. 补光灯(HITSY-LED1211LZ)

●  高性能 LED，常亮补光；

●  光照角度：支持角度可调；

●  日夜功能：支持定时开关或环境亮度检测，低照度下自动开启；

●  同步接口：1 路抓拍触发输入，1 路频闪触发输入，1 路频闪触发输出；

●  支持视频补光同步；

●  支持抓拍补光同步；

●  控制接口：1 路 RS485 串口，支持摄像机连接；

●  供电：支持 AC220V 供电；

●  工作环境：工作温度-30~70 度，工作湿度 10%~90%；

●  安装方式：支持多种安装方式；

●  防护等级：IP65。
